Карточка линии выводит информацию о кабеле с широкими возможностями учета и дальнейшими действиями.

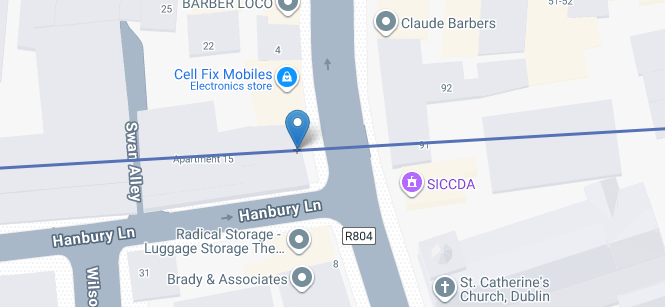

Кабельная линия начинается и заканчивается в объекте инфраструктуры. Таким образом на карте покрытия можно увидеть маршрут прохождения этой линии (для тех кабельных линий, у которых настроено отображение на карте) и в случае если линия идёт не по прямой линии между точкой начала и окончания - изменить этот маршрут.

При этом изменение возможно и по координатам, вносимым вручную

Для линий можно указать расцветку волокон/жил. При добавлении линии можно сделать выбор из существующего каталога кабелей и тогда линия будет создана с предустановленными цветами.

Для оптических линий также можно указать величины затуханий на ОВ.

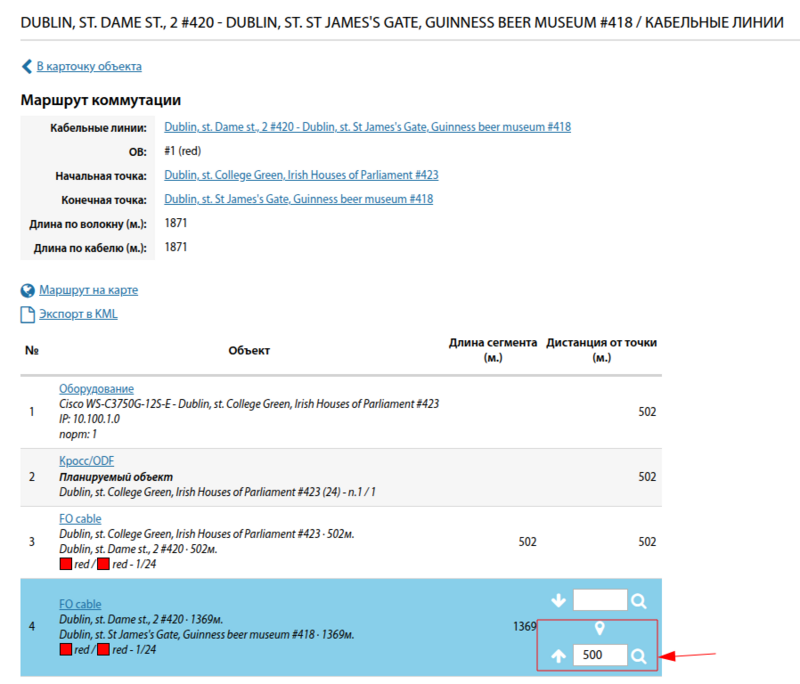

В нижней части карточки линии идёт таблица коммутации волокон/жил, где указано о коммутации волокон/жил левой и правой стороны линии. Это также позволяет просмотреть весь маршрут коммутации по любому волокну/жиле.

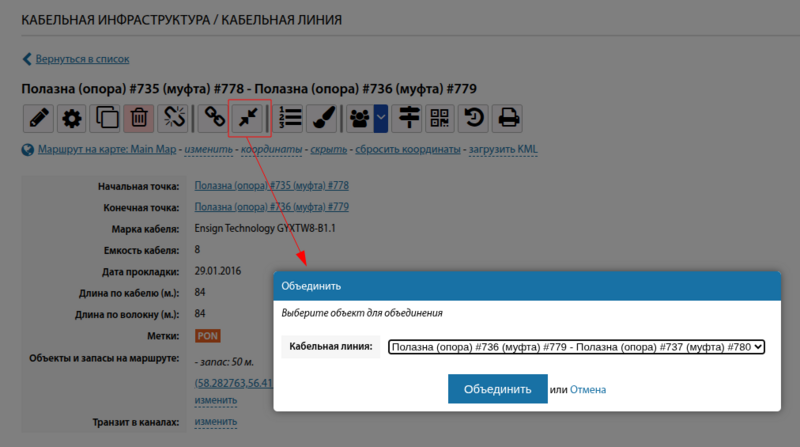

Если есть необходимость - можно разорвать линию на указанном объекте инфраструктуры и тогда линия превратится в две линии, первая из которых останется существующей линиец, но с точкой окончания в точке разрыва, а новая линия будет начинаться в точке разрыва и оканчиваться с конечной точке изначальной линии.

Линия может быть проложена через кабельные каналы и иметь произвольные запасы кабеля по ходу прокладки

Начиная с версии 3.17, в карточке кабельной линии возможно указывать произвольные номера/буквы для номеров оптических модулей.

Так же, начиная с версии 3.17, появилась возможность просмотра и работы со схемой коммутации на абоненте.


Начиная с версии 3.19:

Для кабельных линий добавлена возможность генерации QR-кодов
