Карты покрытия

From WiKi - UserSide

en | ru

Главное меню - Покрытие

Карты покрытия - это чрезвычайно наглядная демонстрация работы сети. В ERP "UserSide" можно внести карты районов работы и указать расположение домов и сооружений связи. При наведении на объект отражается основная информация о нём и при нажатии открывается соответствующая карточка объекта. Присутствует цветовое выделение домов в зависимости от активности: красным отображаются неактивные дома, зеленым - активные. Отображение объектов на карте - динамическое. Выводятся лишь те объекты, которые должны быть на экране оператора. При сдвиге карты/изменении масштаба - догружаются требуемые объекты. Такой подход позволяет заносить на одну карту сразу все населенные пункты и объекты. Тайлы карт кэшируются сервером на период 2 месяца от даты первой загрузки. Это даёт возможность работать с картами даже при проблемах внешнего интернет-канала и позволяет распределить нагрузку.

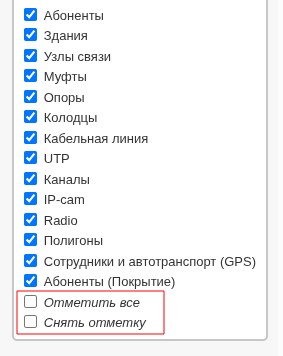

На карте можно отображать различные слои. Выбранные слои сохраняются для каждого оператора индивидуально и отображаются вновь при открытии карты. Дополнительными слоями могут выступать метки на оборудовании/линиях связи. Есть возможность выводить номера объектов инфраструктуры (узлы/опоры/колодцы/муфты) или домов и размещать собственные произвольные надписи.

Начиная с версии 3.17 во всплывающей подсказке по оптической кабельной линии на карте выводится количество занятых и свободных оптических волокон.

Добавлять новые объекты инфраструктуры можно напрямую с карты покрытия. Переходим в режим редактирования - доступны узлы, муфты, опоры, колодцы. После выбора типа объекта отмечаем его расположение на карте и заполняем табличку свойств.

Начиная с версии 3.17 с карты покрытия можно добавлять кабельные линии между сооружениями связи и зданиями (ранее только между сооружениями связи).

На карте кабельные линии, что протянуты к абоненту отрисовываются до координат абонента (а не к зданию абонента как ранее) (с версии 3.17).

Кабельную канализацию теперь документировать гораздо быстрее. Трассы можно добавлять прямо с карты покрытия, а в форме добавления трассы одновременно предлагается создать в ней три типа кабельных каналов.

Добавлен параметр настройки "Вывод надписей на карте в виде сносок" (с версии 3.17).

Он позволяет включать/отключать надписи на карте в виде сносок.

Надписи на карте в виде сносок могут быть различного вида. В виде созданной "Надписи", номера объектов инфраструктуры:(узлы связи/муфты/опоры/колодцы), номера зданий:(для тех зданий, где это включено). Настройка их отображения производится в разделе "Настройка - Основная - Покрытие".

Создание надписей на карте в виде сносок, выполняется при нажатии на кнопку "Надписи"(в верхнем левом углу). И добавление надписи с проставленной отметкой "Простая надпись".

На карте при нажатии правой кнопки мыши теперь возможно скопировать в буфер обмена координаты под курсором (с версии 3.17).


Начиная с версии 3.18:

При добавлении с карты сооружения связи - подставляется необходимое здание, если сооружение связи добавляется на нём.

Появилась возможность выводить превью схемы коммутации сооружении связи во всплывающей подсказке при наведении на значок сооружения связи на карте покрытия.
При нажатии на карте покрытия на значок сооружения связи с нажатой клавишей Alt - открывается не карточка сооружения связи, а схема коммутации на этом сооружении связи.

На карте покрытия во всплывающей подсказке на кабельной линии - количество свободных волокон выводится с учётом того, что разваренные волокна или скоммутированные в ODF/кросс - не считаются занятыми, если они не оконечены оборудованием.

На карте теперь выводятся и сектора радиооборудования у абонентов (и прочие устройства с отображением на карте, например камеры наблюдения).

На карте покрытия во всплывающей подсказке по кабельной линии выводятся маркировки по концам этой линии.

При открытии карты из левого меню из-под конкретного адресного объекта - форма поиска на карте будет предлагать в строке поиска данный адресный объект.

При наведении на здание на карте во всплывающей подсказке выводится информация по количеству квартир, этажей и подъездов.

При наведении на значок задания на карте покрытия в всплывающей подсказке также выводятся исполнители и подразделения по заданию.

Если для сооружения связи выбран собственный значок на карте то названия этого значка будет выводится в карточке сооружения связи и во всплывающей подсказке на карте.

В диалоговом окне добавления здания можно сразу выбрать тип здания.

На карте покрытия при наведении на кабельную линию она не только подсвечивается но и выходит на передний план.


Начиная с версии 3.19:

На карту покрытия для здания добавлено контекстное меню правой кнопкой мыши (редактирование, изменение координат, план и логическая схема здания)

На карте покрытия для кабельных линий добавлено контекстное меню правой кнопкой мыши (редактирование, изменение координат)

Новый тип объектов на карте - Изображение

При наведении на кабельную линию на карте покрытия в подсказке выводится таблица с коммутацией волокон (отключаемый параметр в настройке)

[[Файл:|thumb|800px|center]]

Надписи на карте покрытия теперь могут быть в несколько строк

Полигоны

Для визуального выделения на карте каких-либо зон можно использовать функционал произвольных полигонов. К примеру - выделять зоны, где компания может включать абонентов, где не может включать, а где пока только собирает заявки на включение

Полигоны добавляются прямо с карты покрытия, имеют произвольные координаты, расцветку и всплывающую подсказку

Подложки

Карты содержат множество подложек от различных систем картографии. В т.ч. есть возможность переключаться в чёрную/белую/серую подложку для просмотра непосредственно схемы сети без отвлечения на информацию картографии.


Добавление объектов

В меню "Покрытие" можно добавлять ссылки на свои карты. Для этого нужно перейти в "Настройка" - "Карты", выбрать "+ Добавить карту". Также можно добавлять другие объекты:

См: Добавление линии с карты покрытия

См: Добавление зданий с карты покрытия
