Структурная схема
Для большинства объектов сети есть возможность построить структурную схему. Она отражает все коммутации объекта в нисходящем или восходящем порядке. Так можно построить схему для всей сети.
Построение схемы осуществляется в карточке объекта. Необходимо будет выполнить выбор направления построения.

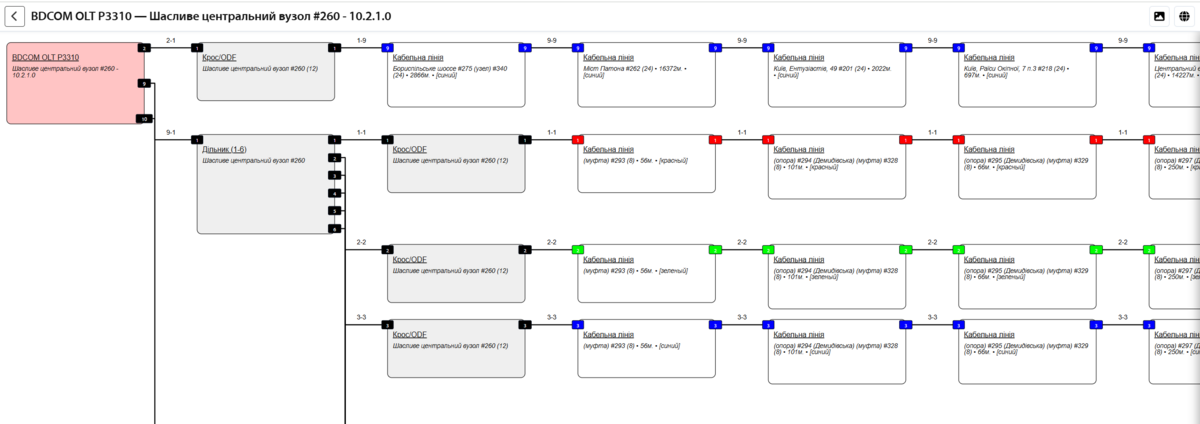

Итоговый результат выглядит следующим образом.

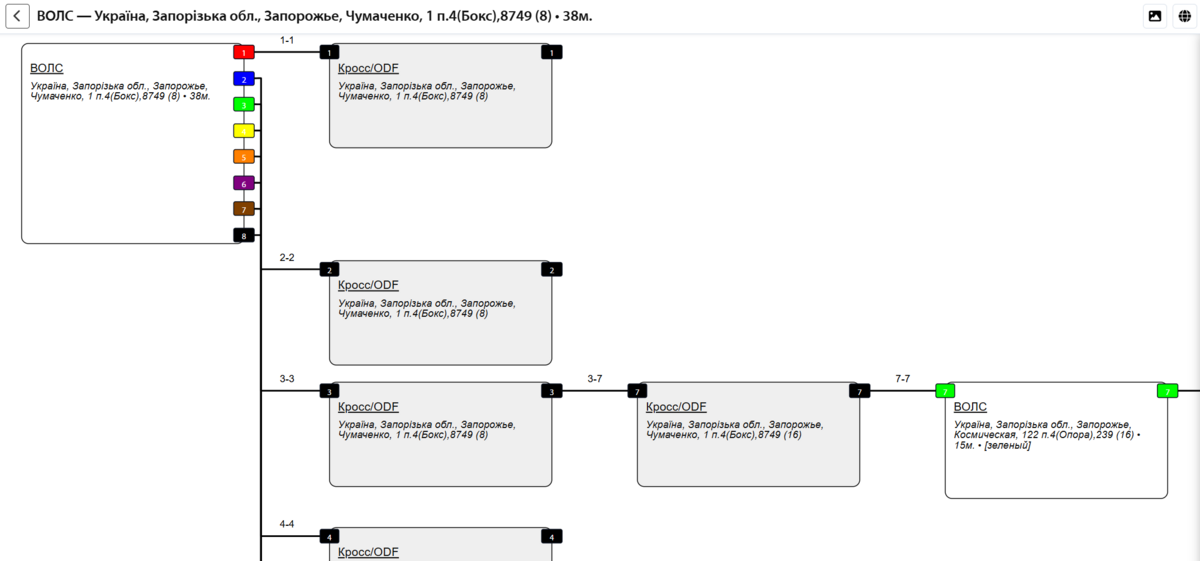

На схеме объекты выводятся с дальнейшими ссылками и указанием портов коммутации. Незадействованные порты не выводятся.
Существует возможность просмотреть схему на карте покрытия, а так же экспортировать в SVG-формате
Начиная с версии 3.18:
В структурной схеме отображаются затухания в т.ч. и на портах неиспользуемых делителей.
